Нагревательные маты под деревянное покрытие пола

Электрические нагревательные маты Devidry™ разработаны специально для установки под деревянное покрытие пола. Можно избежать работ, связанных с установкой нагревательного кабеля в стяжку и, таким образом, легко и просто получить «Теплый пол» вместе с новым деревянным покрытием. Покрытием пола может быть паркет, ламинат и паркетная доска толщиной до 25 мм или даже ковролин и линолеум.

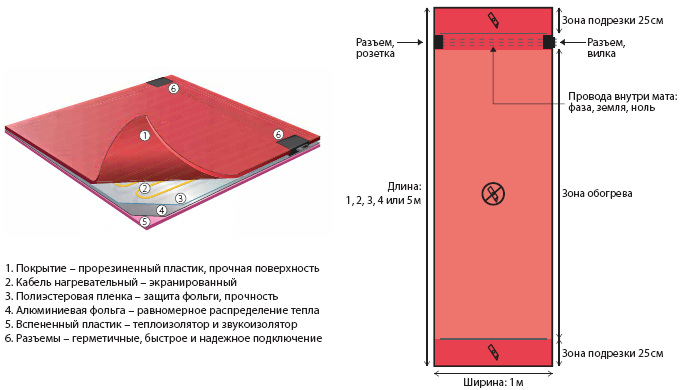

Конструкция нагревательных матов Devidry™

Нагревательный кабель установлен между двумя пластиковыми слоями
на алюминиевую фольгу для равномерного распределения тепла.

Мат имеет встроенные герметичные разъемы – так называемая Devidry™ Click система – они легко подключаются друг к другу.

♦Для подгонки мата под размеры помещения используются "зоны подрезки".

♦Можно отрезать до 25 см, как от верхнего, так и от нижнего края нагревательного мата Devidry™.

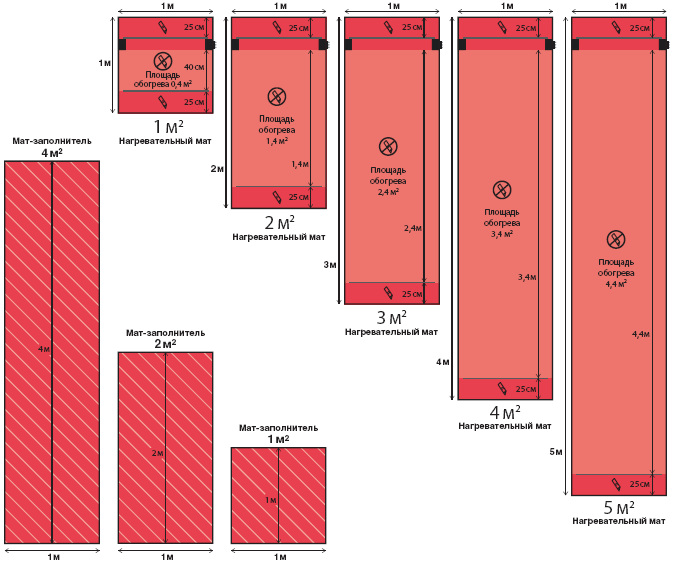

Выпускаются пять типоразмеров Devidry™ 100:

Под ламинат или под деревянное покрытие нагревательные маты необходимо устанавливать так, чтобы равномерно обогревалась максимально возможная площадь!

Для подгонки мата под размер помещения используются "зоны подрезки". Если остались свободные участки пола, то на них устанавливается мат заполнитель Devidry™ FM (выпускается площадью 1, 2 и 4 м²) или остатки мата с зон подрезки. Следует помнить, что нужно оставить не менее 8 см между стеной и первым (правым) нагревательным матом для подключения разъема кабеля питания.

♦Убедитесь, что в месте установки нагревательных матов не планируется установка стационарной мебели без ножек.

Нагревательные маты подключаются друг к другу при помощи встроенных разъемов. При изменении направления укладки стыковка матов осуществляется с помощью специального соединительного кабеля Devidry™ Х длиной 25, 100 или 200 см.

Макс. ток (мощность) всех соединенных друг с другом матов не должен превышать 10 А (2300 Вт).

♦Применение терморегулятора с датчиком температуры пола и ограничением максимальной температуры обязательно.

Теплоизолятор, комфортная температура пола

Если пол находится на грунте или над холодным подвалом, то ОБЯЗАТЕЛЬНА установка теплоизолятора в конструкцию пола – толщиной не менее 2 см, а для балконной плиты – толщиной не менее 5 см.

В остальных случаях установка теплоизолятора желательна. Например, если снизу находится теплое помещение, теплоизолятор не установлен и толщина деревянного покрытия 15 мм, то мощности 90 Вт/м² (220 В) нагревательного мата Devidry™ 100 в стандартных условиях достаточно, чтобы нагреть поверхность деревянного пола до комфортной температуры 26°С.

Подбор оборудования системы Devidry™

Рекомендуется выполнить эскиз помещения на бумаге в клетку с соблюдением пропорций размеров и на ней прочертить возможное расположение матов и регулятора.

Рекомендации по монтажу и подключению системы Devidry™

Используйте нагревательные маты только согласно "Инструкциям по монтажу и эксплуатации" и рекомендациям DEVI. Следует придерживаться действующих норм и правил по электробезопасности и строительных норм. Подключение должно производиться квалифицированным электриком.

Убедитесь, что в месте расположения нагревательных матов Devidry™ не планируется установка стационарной мебели без ножек.

Применение терморегулятора с датчиком температуры пола и с ограничением максимальной температуры обязательно.

Нагревательные маты раскладываются на чистое и ровное основание пола. Сторона нагревательного мата с текстом и символом  должна располагаться сверху. Нагревательные маты соединяются последовательно друг с другом встроенными разъемами. Если нужна подгонка мата под размер помещения, то можно отрезать верхний и/или нижний края матов на расстояние до 25 см. Зоны подрезки помечены символом «нож» .

♦Запрещается какое-либо разрезание мата в зоне нагрева или между разъемами – зона помечена символом "зачеркнутый нож".

На свободные участки и краевые зоны, которые не были накрыты нагревательным матом, устанавливаются/подрезаются маты-заполнители Devidry™ FM (выпускаются площадью 1, 2 и 4 м²) или, при наличии, остатки с зон подрезки нагревательного мата.

Место установки датчика температуры пола на проводе выбирается в зоне подогрева на расстоянии примерно 20-30 см от ее края.

Для установки датчика нужно в верхнем слое нагревательного мата вырезать полоску шириной примерно 5 мм. В полученном вырезе-канавке укладывается датчик с проводом и сверху проклеивается скотчем.

Датчик не должен касаться нагревательного кабеля.

♦Вырезать канавку в верхнем слое нужно очень осторожно, чтобы не повредить кабель внутри нагревательного мата!

Рекомендуется проклеить стыки матов липкой лентой. Покрытие пола следует укладывать только после проверки системы. Включите систему, через некоторое время проверьте наличие нагрева на поверхности всех нагревательных матов.

♦Перед включением проверьте правильность подключения к напряжению питания!

♦Терморегулятор подключается к соединенным между собой матам при помощи кабеля со специальным разъемом. Подключение возможно только с одной стороны уложенных на полу матов – это "правый" разъем-вилка!

Для подключения к нагревательному мату кабеля с разъемом необходимо иметь мин. 8 см свободной площади пола, которая затем будет закрыта заполнителем.
Кабель прокладывается по краям в специальных вырезах (пазах) вне зоны подогрева.

Минимальный радиус изгиба кабеля – 2,5 см.

Терморегуляторы

Если применяются обычные терморегуляторы серии Devireg™, то они подключаются с помощью кабеля Devidry™ Pro Supply Cord длиной 3 м, который покупается отдельно.

Если применяется набор Devidry™ Pro Kit с терморегулятором Devireg™ 535, то в него входит кабель для подключения длиной 4 м.

Если применяется специальный терморегулятор Devidry™ Kit 100, то кабель длиной 70 см выходит из блока CD.
